طراحی بلبرینگ کف گرد به شکل یک طرفه و دو طرفه است. حرکت نیروهای محوری زیادی را برعهده می گیرد ولی نمی تواند تحت تنش نیروهای شعاعی قرارگیرد. پس در این صورت تحت هیچ شرایطی بلبرینگ های کف گرد یک طرفه نباید ازنیروی شعاعی تاثیر پذیری کنند. متریال کارگرفته شده در تولید بلبرینگ کف گرد از فولاد با استحکام و مقاومت سطحی بالایی در برابر بارهای محوری برخوردار است، که درجه صیقل بالایی دارد و اتصال از گریس هایی با طول عمر بالا به شکل محدودی استفاده می شود. برای رسیدن به پاسخ سوالاتی که در ذهن شما ایجاد شده است؛ بهتراست ادامه این مطلب را بخوانید.

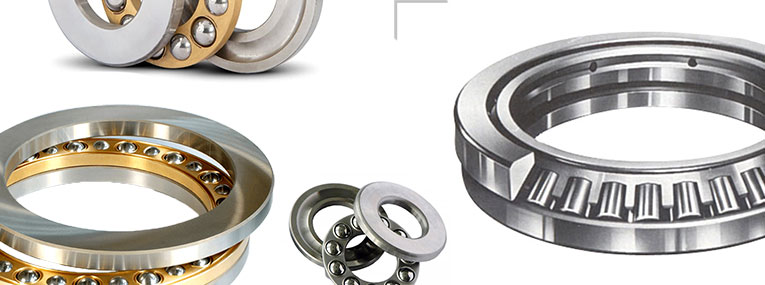

بلبرینگ کف گرد چیست؟
بلبرینگ ها انواع مختلفی دارند، که بلبرینگ کف گرد نوعی از این بلبرینگ ها است. این بلبرینگ ها از توانایی تحمل بار محوری برخوردار می باشند. بلبرینگ کف گرد به شکل یک طرفه و دوطرفه ساخته می شوند و در سرعت های بالا کارایی دارند. اجزای این بلبرینگ توانایی دمونتاژ دارند و به راحتی می توانند مونتاژ شوند؛ ویژگی دیگر دقت عمل بالا و ظرفیت تحمل بار بالا است.
انواع بلبرینگ کف گرد موجود در بازار:
SKF
NAHI
KOYO
NSK
TIMKEN
درطراحی بلبرینگ کف گرد رینگ ها از شیار هایی نیم کره ای برای ساخت رینل حرکتی ساچمه های بلبرینگ برخوردار هستند. به وجود آوردن شیار هرچند برای حفظ موقعیت ساچمه ها و کارکرد بلبرینگ کف گرد لازم است اما عمق شیار ها از نقش بسیار موثر در کارکرد مکانیکی، اینرسی، میزان بارقابل تعلیق و حتی نوع بار قابل تعلیق توسط بلبرینگ های کف گرد، برخوردار است. ازاین رو این عمق وابسته به میزان باری که بلبرینگ کف گرد تعلیق می کند، سرعت زاویه ای و گریز از مرکز وارد شده بر بلبرینگ کف گرد انتخاب می شود.
انواع بلبرینگ کف گرد
بلبرینگ های کف گرد یک طرفه
بلبرینگ های کف گرد یک طرفه با واشر محفظه کروی و واشر نگهدارنده
بلبرینگ کف گرد دوطرفه
بلبرینگ کف گرد یک ردیفه(یک طرفه)
بلبرینگ کف گرد یک ردیفه برای تحمل بار و مکان دهی یک طرفه شفت مناسب است. تحت هیچ شرایطی نباید در برابر نیروی شعاعی قرار بگیرد. بلبرینگ کف گرد یک ردیفه از قفسه همراه ساچمه و یک واشر محفظه با شیار ساچمه ساخته شده است. این بلبرینگ ها به شکل های متفاوتی است مثل: تخت، مسطح، قوسی است. در صورتی که از یک واشر نشیمن گاه استفاده شود، بلبرینگ توانایی تطابق با نا همراستایی اولیه با شفت را خواهد داشت. همینطوراین بلبرینگ توانایی دمونتاژ شدن را دارد و نصب آن بسیار ساده است.
بلبرینگ کف گرد یک ردیفه با واشر محفظه کروی و واشر نگهدارنده
این نوع بلبرینگ می تواند خود را با اشکالات موقعیتی به وجود آمده از گونیا نبودن سطح نشیمن گاه بلبرینگ، تطبیق دهد. همچنین این توانایی در صورتی که شفت لنگی داشته باشد، سبب بروز مشکل خواهد شد. چون باعث شکل گیری اصطکاک اضافی در سطح کروی تکیه گاه خواهد شد.
بلبرینگ کف گرد دو ردیفه
این بلبرینگ توانایی مکان دهی محوری شفت و تحمل بار محوری دو طرف را دارد و مثل بلبرینگ کف گرد یک ردیفه نباید بار شعاعی اعمال کرد. این بلبرینگ از یک واشرشفت به همراه دوشیار ساچمه در دو طرف خود بهره مند است و همچنین دو سری قفسه و ساچمه و دو واشر محفظه هستند که مانند نوع یک ردیفه واشرهای محفظه می توانند به شکل مسطح یا قوسی باشند. همچنین این بلبرینگ تفکیک پذیراست.
جنس قفسه بلبرینگ کف گرد
قفسه از جنس فولاد پرس شده
قفسه از جنس برنج ماشین کاری شده
قفسه از جنس فاد ماشین کاری شده
پسوندهای موجود در بلبرینگ کف گرد
F: قفسه بلبرینگ ازجنس فولاد ماشین کاری شده است
M: قفسه بلبرینگ ازجنس برنج ماشین کاری شده است
P5: دقت کارکرد و دقت ابعاد طبق کلاس استاندارد5 است
P6: دقت کارکرد و دقت ابعاد بهتر از حالت استاندارد طبق کلاس 6 است
درسرعت های بالاتر، این بلبرینگ باید روغن کاری شود. عموما این بلبرینگ ها از دو واشر به عنوان راه گاه ساخته شده اند که ساچمه های درون آن ها می غللتند. بلبرینگ های کف گرد می تواند عملکرد خوبی در سرعت های بالاتر اما بار های کمتر استفاده شود.
طریقه انتخاب بلبرینگ کف گرددر صنایع متفاوت نحوه و عوامل موثر در انتخاب بلبرینگ اهمیت زیادی دارد. این انتخاب از قانون خاصی تبعیت نمی کند و باید فاکتورهای اساسی و استاندارهای بلبرینگ را برسی کنید که در موارد زیر نمونه هایی اشاره شده است:
- فضای کاری قرارگیری بلبرینگ کف گرد
- میزان نا همراستایی شفت
- میزان دقت بلبرینگ کف گرد
- میزان سرعت
- میزان سفتی و سختی
- راه اندازی آسان
- نوع آبند داخلی
- نصب و پیاده سازی
چه زمانی از بلبرینگ کف گرد استفاده می شود
این بلبرینگ زمانی استفاده می شود که تحمل بار محوری زیاد باشد. بارمحوری فشاری است که هنگام چرخش بلبرینگ، درجهت محور بلبرینگ به آن وارد می شود. جالب است بدانید در این بلبرینگ، دیگر حلقه داخلی و حلقه خارجی مفهومی ندارد و اصطلاحاتی مثل واشرشفت و واشریاتاقان برای توصیف حلقه ها به کار گرفته می شود. اجزای یک بلبرینگ کف گرد شامل:
واشرشفت
واشر یاتاقان
ساچمه
قفسه
