یکی از انواع رولبرینگ ها است که قابلیت تحمل باربالایی دارد. این نوع رولبرینگ ها به گروه رولبرینگ های خودتنظیم متعلق هستند. همچنین توانایی چرخش وسرعت بالایی وحتی خاصیت خود میزانی را دارد. در بازار انواع مختلف را مشاهده کرده اید ازجمله FAG، SKF، KG، NSK، Koyo، Timken ، NTN، NAHI . رولبرینگ بشکه ای از دو ردیف غلتک برخوردار است که در جهت و راستای یک دیگر قرار دارند و این اتفاق سبب تحمل بار و پخش فشار روی همه غلتک ها می شود و قابل استفاده برای تمامی بار های سنگین می شود. شیار این نوع رولبرینگ به شکل منحنی الشکل است و از همه جهات به طرف خارج از شیب ملایمی برخوردار است که این نوع از طراحی و شیب ویژگی مثبت زیادی دارد. یکی دیگر از این ویژگی مثبت توانایی خود تنظیمی است و شافت به راحتی قرار خواهد گرفت. شاید کنجکاو باشید بدانید این رولبرینگ ها چه انواعی دارند؟ و یا حتی چه کاربردی دارند؟ و سوااتی دیگر مثل این، پس برای دانستن تمامی سوال های خود ادامه مطلب را بخوانید.

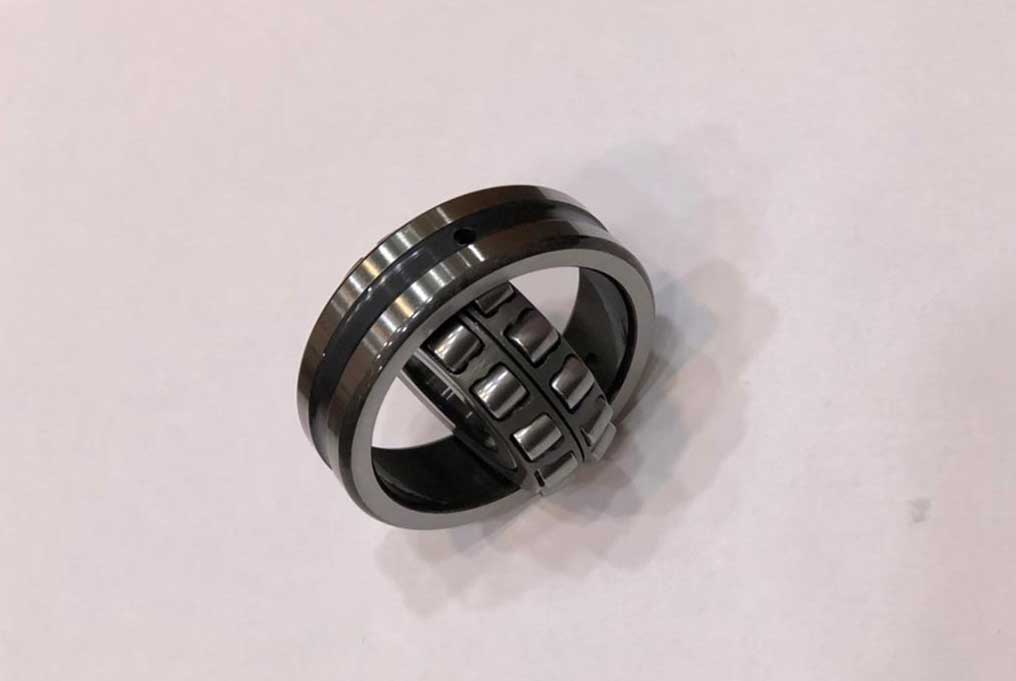

رولبرینگ بشکه ای چیست؟
رولبرینگ بشکه ای توانایی تحمل بار شعاعی و محوری را دارد. تحمل بار محوری این رولبرینگ از دو طرف است که یک مزیت بسیار خوب برای این رولبرینگ است. کلمه بشکه که در این رولبرینگ اسم گذاری شده است به این دلیل است که غلتک های این نوع رولبرینگ شباهت بسیار بالایی به بشکه در بعد های کوچک ترخود هستند. غلتک ها در رولبرینگ ها بشکه ای تعداد زیادی دارند و ضخامت زیادی دارند. سوراخ داخلی این بلبرینگ به دو نوع تقسیم می شوند به نام مخروطی و استوانه ای که توسط شیب 1:30 با پسوند K30 و رولبرینگ هایی با شیب 1:12 با پسوند K طراحی و ساخته خواهند شد. جهت دیدن نوع رولبرینگ ها علائمی به اختصاری با پسوند و پیشوند و عدد هایی در برینگ ها حک می شوند. در رولبرینگ بشکه ای تعدادی پسوند وجود دارد که هر کد نشانه ای از یک اتفاق و آپشن در برینگ ها است.
برینگ های بشکه ای دارای پسوندهای c، cc، ec بیانگر متقارن بودن غلتک ها است در این نوع رولبرینگ ها لبه داخلی در حلقه ها موجود نیست و پنجره های اختصاصی را برای هر ردیف غلتک به وجود می آورد. رولبرینگ هایی با پسوند ec از غلتک های تقویت شده برخوردار هستند و این اتفاق موجب تحمل بالای این نوع برینگ شده است. در برینگ با پسوند E حلقه داخی بدون لبه است و همه غلتک ها به شکل نا متقارن در کنار یک دیگر قرار گذاری شده اند. غلتک ها در دو ردیف و هر ردیف ازپنجره های مخصوص به نوع خودشان استفاده می کنند. رولبرینگ های بشکه ای با پسوند ca، ecac، eca، cac نشان دهنده وجود لبه در حلقه های داخلی و متقارن بودن غلتک ها هستند. پنجره های در این نوع رولبرینگ از جنس برنج یا فولاد هستند.
تحمل بار رولبرینگ بشکه ای
رولبرینگ بشکه ای به دلیل طراحی داخلی خاص خود از توانایی تحمل بارهای خیلی سنگین محوری برخوردار است. دراصل وجود ساچمه ها یاغلتک های بلند، قطور، متقارن و به تعداد زیاد این بلبرینگ را قادر به تحمل بالا در مقابل نیرو ها و فشارهای زیاد می سازد. اگر رولبرینگ بشکه ای به واسطه غلاف یا بوش واسطه بر روی شفت استوانه ای (شفت صاف و بدون شیفت) بدون پله نصب شوند.
نصب رولبرینگ بشکه ای با سوراخ داخلی مخروطی
رولبرینگ بشکه ای از سوراخ داخی مخروطی برخوردار است که همیشه با انطباق تداخلی بر روی شفت یا محور نصب یا جازده می شوند. این مقدار تداخل با کم شدن مقدار درلقی داخلی بلبرینگ یا مقدار پیشروی یا حرکت حلقه و یا کنس داخلی بلبرینگ بر روی شفت یا محور مخروطی شکل (شیب دار) روش های درستی جهت رسیدن به انطباق مد نظر است که عموما روش کم شدن لقی داخلی در مقایسه به روش دوم مناسب تر و صحیح تر است. به جزء مورد هایی که رولبرینگ بشکه ای کوچک باشد یا فضای اطراف آن کم باشد. همچنین در صورت وارد شدن بارهای سنگین، سرعت زیاد و دماهای بالا، لقی داخلی اولیه رولبرینگ باید بالاتراز مقدار نرمال کلاس C3 و C4 بوده است و به میزان حداکثر کاهش لقی رولبرینگ توجه کرد. برای نصب رولبرینگ بشکه ای با سوراخ داخلی مخروطی می توانیم از روش های نام برده زیر استفاده کنیم:
اندازه گیری کاهش لقی بلبرینگ
اندازه گیری زاویه به وسیله سفت کردن مهره قفل کن (مهره چاکنت)
اندازه گیری بالا روی محوری
اندازه گیری انبساط کنس داخلی بلبرینگ
روانکاری رولبرینگ بشکه ای
برای روانکاری بهتر و موثر تر رولبرینگ بشکه ای اغلب سری های این رولبرینگ دارای یک شیارمحیطی و سه سوراخ روانکاری در کنس بیرونی به علت عملکرد وکارایی بهتر روانکاری هستند که این ویژگی با پسوند W33 در شماره فنی بلبرینگ مشخص شده است (در طراحی پسوند E به شکل استاندارد از شیار محیطی و سه سوراخ روانکاری برخوردار است. بنابراین پسوند W33 از شماره فنی این رولبرینگ ها حذف شده است).
کاسه نمد در رولبرینگ بشکه ای
رولبرینگ های بشکه ای با کاسه نمد تقویت شده است و با ورق فولادی و از جنس لاستیک های مقاوم به روغن و سایش ساخته و تولید شده اند. کاسه نمد در آن ها به شکل دو تکه بوده است که یک تکه در فرورفتگی کنس خارجی یا حلقه بالایی نصب و جازده شده است، و قسمت دیگر به حلقه پایینی یا کنس داخلی وصل شده است. کاسه نمد هایی که از دولبه تماس برخوردار هستند به علت این که با سطح غلتش کنس داخلی بلبرینگ تماس ایجاد می کنند، آب بندی بهتری دارند.
