این نوع رولبرینگ ، رولبرینگ استوانه ای با غلتک های بلند و قطر کم است و قادربه تحمل بارهای شعاعی است. رولبرینگ های سوزنی در انواع مختلفی مثل یک ردیفه و دو ردیفه ارائه می شود. این رولبرینگ ها به دلیل فضای کمی که اشغال می کنند؛ به مابقی رولبرینگ ها ترجیح داده می شوند.

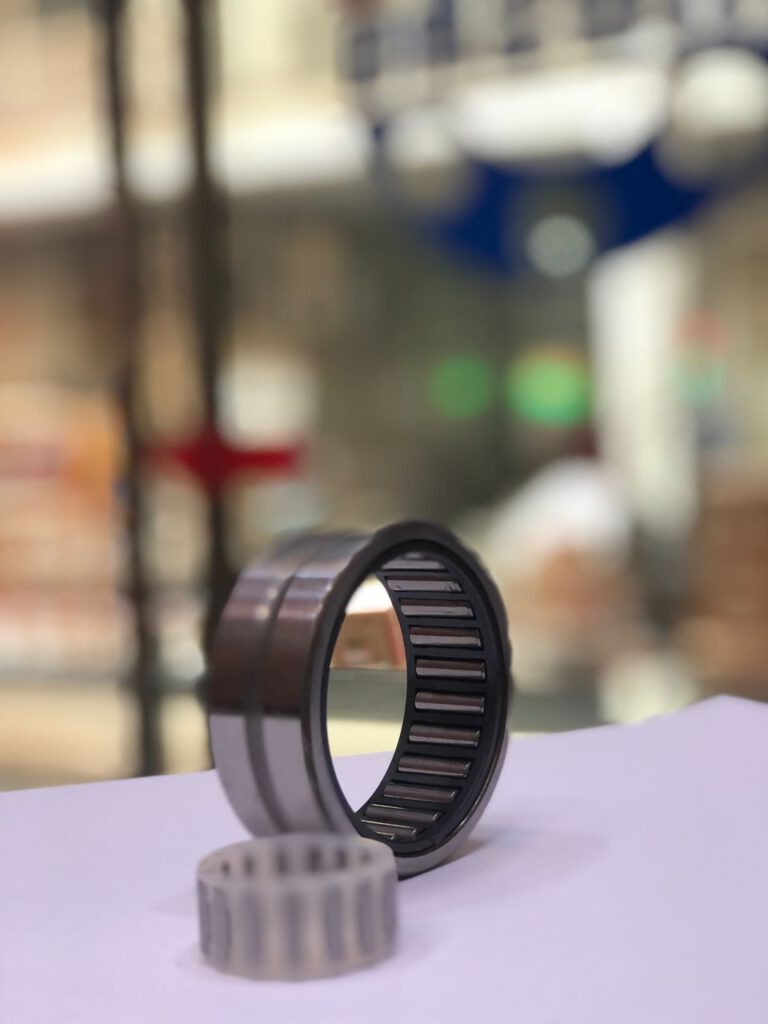

رولبرینگ سوزنی چیست؟
رولبرینگ سوزنی یکی از انواع رولبرینگ استوانه به حساب می آید که در ساخت آن ها ساچمه هایی استوانه ای شکل به کار برده شده است. این رولبرینگ ها می توانند بارهای محوری سنگین را تحمل کنند و همچنین به علت حساس نبودن به بارهای ضربه ای به کمترین فضای محوری ممکن برای نصب و جازدن ممکن نیاز دارند. این رولبرینگ ها می توانند بارهای محوری را از یک سمت تحمل کنند. این بیرینگ ها از قسمت هایی ازجمله واشر محافظ ، واشرشافت و مجموعه قفسه و غلتک ها تشکیل شده اند. می توانیم مجموعه قفسه و غلتک ها را فقط یک با یک واشر کفی استفاده کرد و این اتفاق در صورتی می افتد که محل قرار گیری برینگ دارای سختی و صافی کافی نباشد. مانند رولبرینگ استوانه ای کف گرد، در این نوع می توان به جای به کارگیری واشرهای محفظه وشافت از واشرهای کفی استفاده کنیم. واشرهای شیار دار ازجنس فولاد کرومی سخت کاری شده تشکیل شده اند.
در مواردی که دقت به هم مرکز بودن واشرها، به کار نیاید می توان از این نوع واشرها به جای واشر شیافت و محفظه استفاده کرد. واشر کفی عموما ضخامت خیلی کمی دارند(1میلی متر) و از جنس فولاد فنر ساخته شده است. این نوع واشرها می توانند به عنوان واشر محفظه یا شافت به کار گرفت. در رولبرینگ سوزنی می توان با استفاده از یک واشر میانی و دو سری مجموعه قفسه و غلتک رولبرینگ را دو طرفه می کند که بار محوری را از دو طرف تحمل کند. در این رولبرینگ ها هیچ نوع ازناهمراستایی مجاز نیست. لازم به ذکر است رولبرینگ سوزنی دارای دو نوع ساده و کف گرد است؛ که خود این دو نوع باز انواع دیگری در بازار به نام SKF، FAG، NAHI و… دارند که در پایین تربه شرح دو نوع می پردازیم.
رولبرینگ سوزنی کف گرد SKF
رولبرینگ سوزنی کف گرد توانایی بارگذاری کمتری به ویژه در مقایسه با رولبرینگ های استوانه ای با قطربالاتر ساچمه ها دارد. این امر در مورد بارها و نیروهای برشی از مقدار بالاتری برخوردار است. رولبرینگ سوزنی کف گردSKF محصولی است که توسط کشور سوئد ساخته و تولید شده است و عموما در سایز های پایین کارایی دارد. از نمونه کاربرد روبرینگ سوزنی کف گرد SKF می توان به جعبه فرمان ماشین آلات سنگین مثل ماشین آلات راهسازی، اشاره کرد. رولبرینگ سوزنی کف گردSKF بدون کونس های بیرونی بکار گرفته می شود که دارای وزن بسیار سبکی است و با قرار گیری چند عدد ساچمه های سوزنی در فاصله های برابر بر روی قفسه ساخته می شوند که در این حالت قسمتی تخت از ماشین به عنوان هلدار های بیرونی برای این رولبرینگ سوزنی کف گردSKF عمل می کند. کیفیت متریال بالا و عمل آوری فولاد بکار گرفته شده است و در چینش این رولبرینگ ها توانایی بسیار بالایی را برای آن با توجه به داشتن ضخامت پایین فراهم کرده است.
رولبرینگ سوزنی کف گرد FAG
رولبرینگ سوزنی کف گرد FAG ساخت کشور آلمان است و در ضخامت های متفاوت و با جنس قفسه های مختلفی برای کاربردهای صنعتی مختلف استفاده می شود. متریال کار گرفته شده در تولید این رولبرینگ چه از لحاظ کیفیت متریال و چه از لحاظ عمل آوری فلز دارای بهترین کیفیت بوده است و از استاندارد صنایع آلمان که دارای بالاترین سطح استاندارد جهانی تولید قطعات صنعتی است، استفاده می کند. رولبرینگ سوزنی کف گرد FAG با سه عدد دارای قطر داخلی Bore Diameter ، قطر خارجی و ارتفاع معلوم می شوند که عموما ارتفاع در مقایسه با دو سایز دیگراز اندازه عددی بسیار پایینی برخوردار بوده است. بدین ترتیب بارها و تنش های برشی در محدوده کمی برای رولبرینگ سوزنی کف گردFAG قابل تحمل بوده است و یا از کونس های بیرونی به شکل واشر بر روی سطح این رولبرینگ صنعتی استفاده می شود و یا حتی بخشی از بدنه خود ماشیت آلات نقش کونس های بیرونی را اجرا می کند. رولبرینگ سوزنی کف گرد FAG درجعبه های مخصوص این برند به رنگ قرمز و مشکی عرضه می شوند و به شکل موازی با برند INA که محصول همین شرکت و برند است و در بازار قابل مشاهده و یافت شدن است.
قیمت رولبرینگ سوزنی
رولبرینگ سوزنی به دلیل ضخامت کم و به طور کلی حجم کمتری که نسبت به رولبرینگ کف گرد با ساچمه استوانه ای، بشکه ای و نیمه مخروطی دارد در صنایع دارای کاربرد گسترده تری است. ولی قیمت رولبرینگ سوزنی مانند قیمت رولبرینگ ساده دارای تغییراتی باشد؛ با تغییر هر یک از متغیر های کمی و کیفی دچار تغییراتی شود. در زیر بعضی از فاکتورها و متغیرهای وابسته به قیمت رولبرینگ سوزنی را در یک لیست از مهمترین فاکتور ها ارائه می دهیم:
ابعاد رولبرینگ سوزنی(وزن بالا قیمت بالا تر)
برند تولید کننده رولبرینگ سوزنی (در واقع ماهیت کلی، استاندارها وطول عمر و کیفیت کاری را به شکل مستقیم تحت تاثیر قرار می دهد)
آلیاژرولبرینگ سوزنی
به جز موارد بالا که علت تغییرجهانی قیمت رولبرینگ کف گرد می شوند بازار ایران تاثیرپذیری دیگری از عوامل فرهعی دارد. با توجه به وارداتی بودن انواع رولبرینگ و تغییر لحظه ای نرخ ارز در بازار ایران مقدار زیادی تحت تاثیر تحولات بازار ارز ایران قرار می گیرد.
