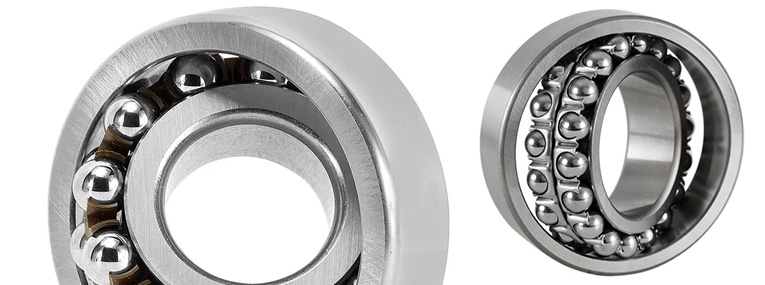

بلبرینگ تماس زاویه ای نیروهای محوری را فقط در یک جهت می تواند تحمل کند. این بلبرینگ از شیار در داخل رینگ درونی و بیرونی برخوردار هستند که این شیار ها نسبت به هم زاویه مشخص دارند. سطوح غلتش در رینگ داخلی و خارجی بلبرینگ تماس زاویه ای نسبت به همدیگر در جهت محور بیرینگ جابجا می شوند. بدین ترتیب این بیرینگ ها برای تحمل بارهای ترکیبی به صورت همزمان ساخته شده اند. بلبرینگ تماس زاویه ای انواعی دارند که شامل :
بلبرینگ تماس زاویه ای تک ردیفه
بلبرینگ تماس زاویه ای دو ردیفه
تفاوت بلبرینگ های تک ردیفه و دو ردیفه
بلبرینگ تماس زاویه ای تک ردیفه دارای زاویه تماس 40 درجه است که این بلبرینگ از هم جدا نمی شوند؛ بلبرینگ تماس زاویه ای تک ردیفه به دو روش می تواند قابل دسترس باشد که برای ترتیب های متفاوتی متناسب هستند. نوع نرمال این بلبرینگ به صورت تکی کاربرد دارد و آن در زمان هایی که نیروی محوری فقط از یک سو به بلبرینگ وارد می شود. نوع مشترک این بلبرینگ در زمان هایی استفاده می شود که دو یا چند بلبرینگ با هم به روش های متفاوتی استفاده می شوند. بلبرینگ ها از یک ردیف ساچمه برخوردار هستند و به منظور مصرف دوتایی تولید می شوند و همچنین می توانند در حالت دو تایی به هر شکلی به یکدیگرجا زده و تنظیم شوند. بلبرینگ تماس زاویه ای دو ردیفه این بلبرینگ دارای لقی نرمالی است و به شکل استاندارد و اندازه مناسب بلبرینگ لقی آنها بین 5 الی 55 میکرون است. بعضی از بلبرینگ های تماس زاویه ای دو ردیفه از لقی کمتر و بیشتر از نرمال برخورداراست.
رایج ترین طراحی های بلبرینگ تماس زاویه ای:
بلبرینگ تماس زاویه ای یک ردیفهSingle row
بلبرینگ تماس زاویه ای دو ردیفه Double row
بلبرینگ تماس زاویه ای با چهار نقطه تماس For Pohnt Contact ball bearings
بلبرینگ تماس زاویه ای SKF
بلبرینگ تماس زاویه ای SKF طوری طراحی شده است که زاویه قرارگرفتن رینگ های داخلی و خارجی متناسب با راستای بردار نیروی وارده قابل تنظیم است. به این معنا که بلبرینگ تماس زاویه ایSKF از نوع شعاعی است اما از توانایی تعلیق بارهای ترکیبی شعاعی و محوری را با نیروی قالب شعاعی برخوردار هستند. هرچه زاویه تماس در این بلبرینگ بالاتربرود توانایی تعلیق بار بار محوری نیز افزایش پیدا می کند. بلبرینگ تماس زاویه ای SKF به شکل تک ردیفه، دو ردیفه و چهار نقطه ساخته و تولید می شوند.

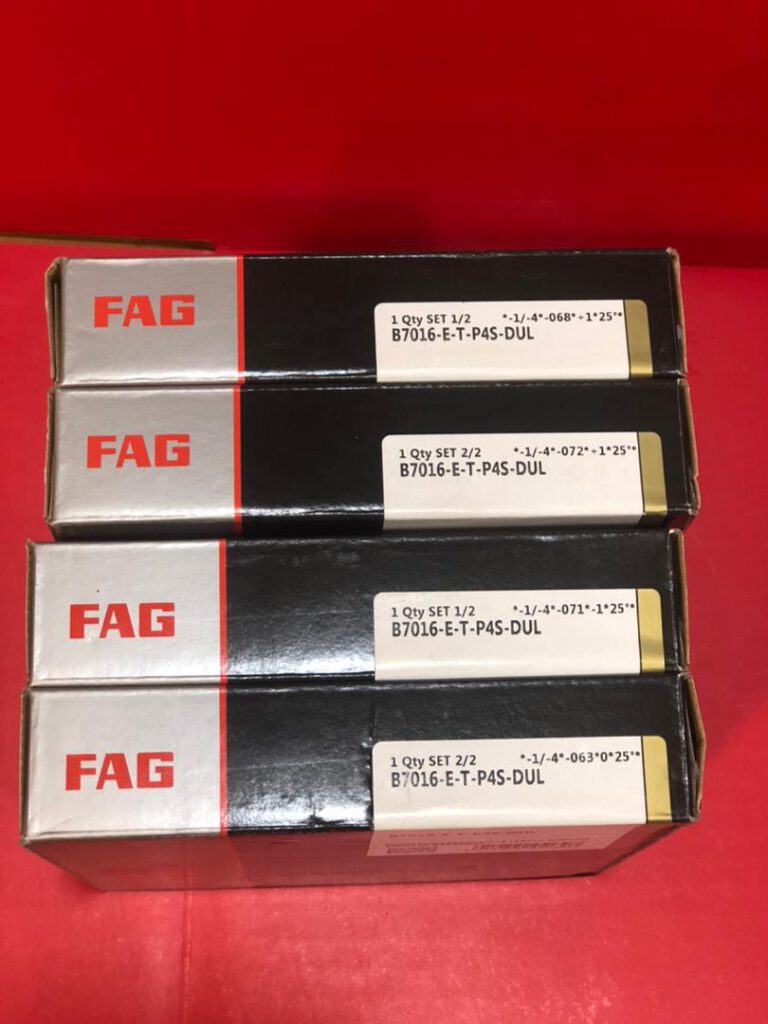

بلبرینگ تماس زاویه ایFAG
بلبرینگ تماس زاویه ای FAG در سه سری متفاوت که دو مورد ازآن ها تحت نام تجاری X- Life به شکل تک ردیف و دو ردیف و یک مورد نیز بلبرینگ تماس زاویه ای محوری را تشکیل می دهند، تولید وساخته می شوند. بلبرینگ تماس زاویه ای FAG تک ردیفه از رینگ داخلی و خارجی صلب بوده است و به شکل اسمبلی به همراه ساچمه و کیج های پلی آمید، برنجی یا صفحات فولادی ساخته و عرضه می شوند. مسیر حرکت ساچمه های این بلبرینگ تماس زاویه ای بر روی رینگ های داخلی وخارجی به شکل زاویه دار با راستای منطبق بر محور اتصال شافت و بیرینگ قرار دارد. این بلبرینگ های تماس زاویه به شکل بسته وباز موجود بوده و توانایی تنظیم زاویه آنها بسیار محدود هستند. بلبرینگ تماس زاویه ای FAG دو ردیفه توانایی تعلیق بار محوری در هر دو جهت و میزان بالایی از بار شعاعی را دارا است.
بلبرینگ تماس زاویه ای NTN تک ردیفه
بلبرینگ تماس زاویه ای NTN تک ردیفه از ریس هایی با شانه های کوتاه و بلند برخوردار است. این شانه ها در دو جهت به طریقی طراحی می شوند تا توانایی تحمل بار محوری در یک طرف را داشته باشند. بلبرینگ NTN عموما بلبرینگ های تماس زاویه ای را به شکل بارگذاری از قبل و در کارخانه تولید و به بازار عرضه می شود تا فرصتی که روی ماشین و در محل بسته شده توانایی های بارپذیری در زاویه درست و مناسبی داشته باشند. بلبرینگ تماس زاویه ای NTN تک ردیفه به شکلی اسمبل شده است تا دارای یک صیقل داخلی ویژه ای است و یک زاویه تماس ویژه ای را تحت بارگذاری به وجود آورده است. زاویه تماس استانداردی که توسط بلبرینگ NTN بکار رفته است 30 درجه است اما در زمان مناسب کاری توانایی کار تا زاویه 40 درجه را فراهم می کند. بلبرینگ تماس زاویه ای تک ردیفه NTN در مواردی به شکل خاص با زاویه تماس 15 درجه با کیج از جنس رزین فنولیک ساخته می شود که برای سرعت های زاویه ای بالاتری پیشنهاد داده می شود.
شرایط کاربری بلبرینگ تماس زاویه ای
بلبرینگ تماس زاویه ای مانند بلبرینگ و رولبرینگ مخروطی از توانایی تلفیقی از دو بار شعاعی و محوری برخوردار است، با این تفاوت که رولبرینگ مخروطی توانایی چند جهته و چند منظوره در تعلیق بار شعاعی و تنها تک منظوره در تعلیق بار محوری را دارا است، شرایطی که به شکل کاملا برعکس در مورد بلبرینگ تماس زاویه ای صحیح خواهد بود. بسته به این که بلبرینگ بلبرینگ تماس زاویه ای تک ردیفه ساخته شده است یا دو ردیفه این توانایی تا مقدار زیادی تفاوت ایجاد می کند. در شرایط کاری که نیازمند به هدایت بار محوری بسیار سنگین در اتصالات شافت است، همواره انتخاب بلبرینگ تماس زاویه با نام Axial angular contact ball bearings وجود دارند که به شکل دوردیفه و عموما با ریس ازجنس برنجی ساخته می شوند و دارای تلورانس محدودی از نوع SP هستند و در واقع از نوع ترکیبی بوده است و قسمت های متعددی را نیز دارند.
